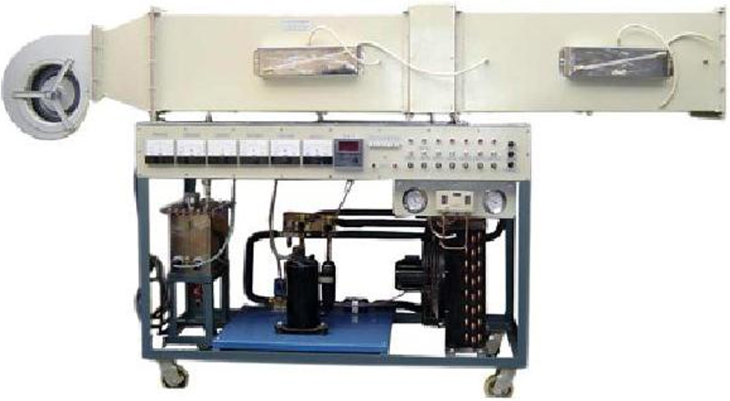

SB-RG05數據采集式淋水室性能實驗臺
一、實驗目的：
淋水室性能實驗設備對加濕后的空氣狀態參數進行測定分析。通過在淋水室中對新風噴不同溫度的水，可實現空氣的加熱、冷卻、加濕和減濕等多種空氣處理過程，并可計量水量和水的溫度，具有能實現多種空氣處理過程和凈化空氣的能力。
二、淋水室性能實驗設備主要配置：
淋水室、水加熱器、空氣加熱器、風機、水泵、水流量計、空氣流量檢測、擋水板、噴淋噴嘴、控制、電子調溫電加熱器、測量裝置及干濕球溫度傳感器。不銹鋼臺架及控制柜等。
三、淋水室性能實驗裝置技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率3.0KW。
2、冷凝器，換熱面積3.0m2。翅片管式蒸發器為銅管串鋁片。
3、水箱，容積60L，加熱功率1.5KW。
4、風道斷面：250×250mm；噴水室尺寸：400×400×1000mm, 孔板直徑190mm。
5、不銹鋼水泵參數：型號WG25，電壓220V,流量：22L/min ，揚程：25m，功率：250W。
6、三擋調速風機參數：電壓220V,風量300m3/h，風壓300 Pa，功率0.5KW。
7、壓縮機組，制冷工質采用R22，功率1.5KW。蒸發壓力表量程-0.1-2.5MPa和冷凝壓力表量程-0.1-1.6MPa。
8、實驗風道采用有機玻璃材質，分為風口段，實驗段，測試段等，之間采用法蘭連接，
方便拆卸。
9、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表。
10、外形尺寸：2000×660×1800mm，外形為不銹鋼可移動支架，帶雙剎車輪。
|
