SB-9921A循環式空調過程實驗裝置
循環式空調過程實驗裝置是上海碩博科教設備有限公司最新研制的空調實訓設備，主要用于大學、職業院�？照{制冷專業實驗室現場實訓實設備，設備可對空氣進行加熱，加濕，冷卻和干燥等，可模擬直流空調、回風式空氣調；循環空調空氣調節過程的模擬實驗，空氣品質處理有，表冷器，淋水式兩用。 可增加計算機數據采集、和數據分析處理功能。
一、工作條件：
環境溫度：常溫 電源電壓： 380V 功率：3KW
二、功能：

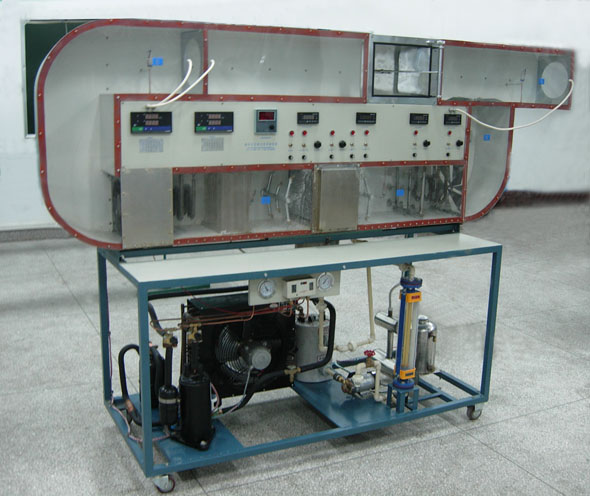

本實驗裝置為《空氣調節》課程實驗教學設備,用它可以模擬不同季節室內和室外的環境和空氣處理調節的方法,進行集中式空調系統不同循環形式的空氣調節實驗。還可以做變風量運行調節實驗和制冷系統的參數測定及其調節實驗。裝置具有透明風管,可直觀地觀察和測試。實驗裝置的結構如圖所示。由空氣循環系統、蒸氣加濕器、一次加熱器、二次加熱器、冷卻器及其冷水機組和相應的測試儀表等組成。可以實現對空氣的加熱、冷卻、加濕和除濕(表冷式和淋水式可互換使用)等處理。利用風雪閥門的調節,可以實現直流式、封閉式(再循環式)和一次回風式、三種不同的循環形式和空氣處理過程。在實驗中,還可以對空氣的溫度、濕度、流量進行測量;并能對加溫器、加熱器的輸入電功率進行測定,從而可以計算各空氣處理過程中的熱量和濕量得失,以及進行熱、濕平衡的分析。本裝置采用電子式數字顯示儀直接檢測點數據組成的測試系統。
三、主要技術參數：
外形尺寸 200×80×170（cm）
制冷量 950Kcal/n
制冷劑 R12 2公斤
制熱量 3KW
蒸發器面積 15平方米
換熱器 15平方米
蒸發器水箱 65×40×45cm3
風機 2000m3/n
流量計 40-400升/n
|
